針對三防漆在PCB闆塗覆運用中，有不少用戶提出瞭(le)關於(yú)三防漆披覆越厚，對産品的保護也就越好，抵抗外界的侵蝕能力就越強的說法，雖然單單從膠體和PCB闆本身來說，越厚確實保護能力就越好 ，但是結合工藝、成本、産品結構來說 ，其實是不一定的。
從施膠工藝來講，三防漆噴塗、刷塗、浸泡膠面均是要求均勻、平整，厚度增加，對於(yú)施膠的工藝來說，增加瞭(le)難度 ，特别是固含偏低的三防漆，可能還要多次噴塗，才能達到厚的狀态；如果一次性噴塗增加厚度，那麽消泡方面，固化時間，甚至表面平整度均是會存在不良的可能 ，所以三防漆塗層過厚 ，不利於(yú)施膠工藝。
從(cóng)使用成本來講(jiǎng)，三防漆防護厚度均會有一個平衡點(diǎn)，達(dá)到一定厚度後，就算再增加膠膜厚度 ，三防漆完全固化後的性能，比如膠體本身性能有附著(zhe)性，絕緣性 ，硬度，拉伸強度等均不會提高，可靠性方面老化、冷熱沖擊等基本也不會變(biàn)化，所以當使用厚度達到防護平衡點時，就沒有必要繼續提高厚度 ，增加用膠成本。
從産品結構來講，大家都知道 ，有不少PCB闆有部分區域是禁止接觸(chù)三防漆 ，在沒有防護遮蔽的情況下，幹膜越厚，濕膜相對更厚，那麽三防漆流動的面積也就越大，影響到不需要三防漆區域。另外從結構的大小來說 ，越小的産(chǎn)品 ，使用越厚的幹膜，在施膠過程，肯定會出現漏膠、溢膠，導緻出現清潔問題。
三防漆分爲：丙烯酸三防漆、有機矽三防漆、聚氨酯三防漆等，不同種類三防漆塗覆厚度要求不同，各行業對三防漆塗覆厚度要求也不一樣。因爲具體每種類型産(chǎn)品在使用過程中的塗覆厚度有不同要求，每種産(chǎn)品在不同環境和不同需求下使用塗覆厚度也有差别。例如普通的電子産(chǎn)品，對三防漆要求不是特别高，塗覆的時候沒有特别厚度要求 ，一般20-30微米的厚度就能夠滿足 。有特殊要求的可以採(cǎi)取多次塗覆，待闆上的三防漆完全固化後進行第二次塗覆。而工業産(chǎn)品和軍工産(chǎn)品對三防漆性能要求比較高，塗覆的厚度大概30-50微米 ，同時選擇性能相對更好的三防漆種類 ，對線路闆起到更好的保護作用。
大多數電路闆産品塗層(céng)的正常厚度爲25至127微米，部分産品的塗覆厚度更低。那如何使用工具測(cè)量呢？
電路闆必須使用最薄的塗覆材料提供最大程度的保護 ，才能最大限度地減少熱量滞留，額外的重量增加以及各種其他問題。研泰化學膠粘劑工程師給大家介紹以下三種方法，主要用來測(cè)量保形塗層(céng)的厚度。

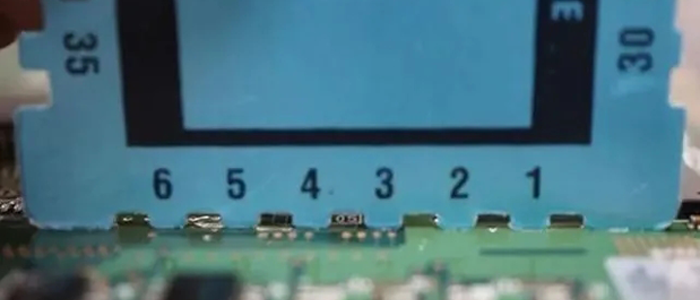

一、濕膜厚度計–濕膜厚度可以使用合适的儀表直接測(cè)量。這些儀表包含一系列凹口，每個齒具有已知的校準長度。将測(cè)量儀直接放在濕膜上進行薄膜測(cè)量，然後将該測(cè)量值乘以塗層(céng)的固體百分比 ，以計算近似的幹塗層(céng)厚度。

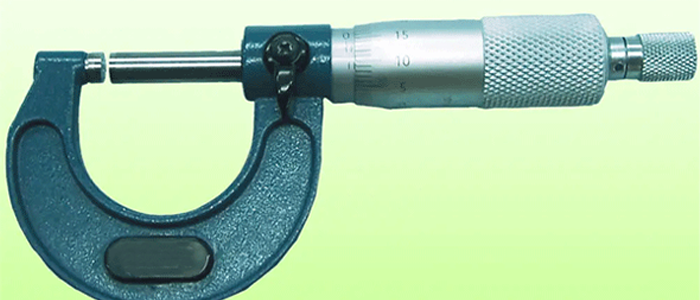

二、千分尺–在塗層發生之前和之後，在電路闆上數個位置進行千分尺厚度測量。固化的塗層厚度減去未塗覆時的厚度並(bìng)除以2，得到闆的一側的厚度 。然後計算測量的标準偏差以確(què)定塗層的均勻性。千分尺測量最好採用不會在壓力下變形的較硬塗層 。
三、超聲波測厚儀– 這種測(cè)量儀使用超聲波測(cè)量塗層厚度。它具有優於(yú)渦流探頭的優勢，因爲它不需要金屬背闆。厚度取決於(yú)聲音從換能器傳播，穿過塗層，從PCB表面反射回來所需的時間量。這種方法相對安全，不會損傷PCB。
三防漆的噴塗步驟
第一步：清洗闆面，保持闆面沒有油污灰塵（主要是焊接過程中殘(cán)留的焊錫中的助焊劑成分，因爲這裏面主要是一下酸性物質會影響元器件的耐用性和三防漆跟闆面的附著(zhe)力，
第二步：烘幹(gàn) ，要把清洗完的清洗劑(jì)和水份都烘幹(gàn)保證闆面的幹(gàn)燥
第三步：調配三防漆根據三防漆的生産(chǎn)廠家提供的數據調配合适的粘度的三防漆，建議合适的比例調整粘度爲15-18秒（塗4#杯）攪拌均勻，然後靜置3-5分鍾讓氣泡完全消失以後就可以裝入噴槍裏面噴塗瞭(le)，如果用毛刷刷的話建議買柔軟的羊毛刷，（硬毛的豬毛刷應爲毛粗而硬刷完的漆膜表面回出現刷痕，漆膜表面不光滑會影響外觀 ，還有豬毛刷在施工中如果用力過大會産(chǎn)生氣泡）
第四步 ：噴塗，三防漆用200目的紗網過濾後倒入噴壺裏面，調整好噴槍的氣壓和噴霧形狀，氣壓太小三防漆霧化不好噴出來的漆膜會有小坑窪特别是漆的粘度大一點(diǎn)的時候，類似於(yú)橘子皮的表面一樣的（闆面有油污的時候也會出現橘子皮一樣的外觀）氣壓太大的時候三防漆噴在表面後會被氣壓吹開來漆就會出現一堆一堆的，在幹燥的過程就會出現流挂 。建議調整噴槍噴霧形狀爲扇狀，噴嘴與闆面成45°的角度勻速移動噴槍使之噴霧均勻的噴塗在闆面上 ，噴完第一槍走回第二槍是應使第二槍的漆霧壓住第一槍的漆膜，以此類推直至全部噴完闆面，這樣才能保證漆膜的均勻不會漏噴。噴槍走的速度不能太快根據三防漆的數據保證漆膜能有至少50微米的厚度。
第五步：烘烤将闆面噴塗好以後進入到烘烤箱裏面烘烤，根據三防漆廠家提供的數據設置好曲線烘烤溫度，三防漆是屬於(yú)自幹的話如果是立式烘烤箱的話建議在外面靜置3-5分鍾以後進入不超過80度的烘烤箱裏面烘烤5-10分鍾就可以瞭(le)，如果是隧道爐的話建議前區60度中區80度後區70度這樣設置。噴塗好的闆面如果直接進入高溫烘烤的話表面的漆膜比裏面的漆幹得要快，就相當於(yú)一層薄膜把底層的漆包裹在裏面瞭(le)。當底層的漆在幹燥的過程中的溶劑需要揮發出來是揮發不出來就會把表面的膜鼓穿，就會形成很多的氣孔和氣泡。
第六步：檢測(cè)收闆，将烘烤爐裏面的闆那出來檢測(cè)有無漏噴氣泡，闆面漆膜均勻完整無氣泡的話就合格瞭(le)。
三防漆的烘烤溫度
在常溫下，10分鍾表幹，24小時固化，如果要想快點(diǎn)，可以用60度溫烘烤30分鍾，可以達(dá)到固化要求。想質量好的三防漆，像敏通有機矽三防漆，就要80溫度烘烤半小時，完全固化。
結合以上方面來說，PCB闆三防漆塗層越厚，使用效果並(bìng)非是成正比例關系，更多關於(yú)三防漆的塗覆的問題和方法，歡(huān)迎咨詢研泰化學應用工程師(shī)，研泰化學專注PCB闆三防漆的生産(chǎn)與研發(fā)，提供專業的整體用膠解決方案，滿足您全方位的用膠需求。
