加成型有機矽膠黏劑憑借其優異的耐候性、電氣絕緣性和彈性，廣泛應用於(yú)電子封裝、工業密封、醫療器械等領域。然而 ，在實際應用中，受環境、操作或材料相容性等因素影響，常出現固化不良、粘接失效、氣泡殘留等問題。接下來 ，研泰膠黏劑應用工程師将結合典型案例，系統梳理常見問題及解決方案，爲工程應用提供參(cān)考 。
一 、固化障礙(ài) ：催化劑(jì)中毒與配比失衡
典型現象：膠體長時間不固化或表面發黏，局部呈液态 。
核心原因：
催化劑中毒：鉑(bó)金催化劑易與含硫、磷、氮的化合物（如松香助焊劑、胺類固化劑 、PVC滲出物）發生反應，導緻催化活性喪失。例如，某光伏接線盒灌封案例中，線路闆殘(cán)留的松香助焊劑使接觸部位膠體完全不固化，形成“液态斑塊”。
配比誤差：雙組分膠黏劑A/B組分比例偏差（如HJ-711标準配比爲10:1），或攪拌不均導緻局部催化劑濃度不足 。某傳(chuán)感器封裝項目中，因攪拌時間不足3分鍾，容器邊(biān)緣膠體未充分混合，固化後出現“邊(biān)緣發黏”現象。
解決方案：
預防中毒：
施工前用乙醇或異丙醇徹(chè)底清潔基材表面，去除助焊劑(jì)、脫模劑(jì)等污染物 。
避免與縮合型矽(guī)膠、環(huán)氧樹脂、聚氨酯等含硫/磷/氮材料共用工具或容器。
選用抗中毒型膠黏劑(jì)（如添加二乙烯基四甲基二矽(guī)氧烷的配方），可抵抗部分毒物影響 。
精準配比 ：
使用電子秤稱量，誤差控制在±1%以内；採(cǎi)用“順時針畫圈+十字交叉”攪拌法，確(què)保混合時間≥3分鍾。
對高精度需求場(chǎng)景（如醫療植入物），改用高精度齒(chǐ)輪泵自動配比 ，減少人爲誤差。

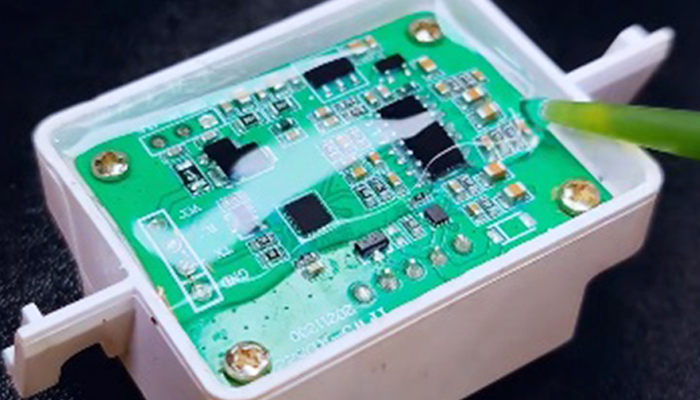

二 、粘接失效：基材處(chù)理與工藝(yì)控制
典型現象：膠層與基材剝離，粘接強度不足 。
核心原因：
基材表面污染：金屬氧化層(céng)、塑料脫模劑、灰塵等阻礙(ài)膠體浸潤 。某驅動電源封裝案例中，因未對鋁合金外殼進行脫脂處理 ，導緻膠層(céng)與基材界面出現“假性粘接”。
工藝參數不當 ：固化溫度過低或時間不足 ，或升溫過快導(dǎo)緻内應力集中。例如，冬季施工時環境溫度＜15℃，某電(diàn)子模塊灌封後需72小時才完全固化，遠超标準時間。
解決方案：
基材預處理：
金屬基材 ：噴砂處(chù)理增加表面粗糙度 ，或塗覆矽烷偶聯劑（如乙烯基三甲氧基矽烷）提高附著(zhe)力。
塑料基材 ：用等離子清洗去除脫模劑(jì)，或選用低表面能塑料專用膠(jiāo)黏劑(jì)。
工藝優化：
分階段固化 ：先在25℃環(huán)境預固化2小時，再升溫至80℃完成最終固化，減(jiǎn)少内應力。
低溫環境适配 ：添加活性稀釋劑(jì)（如苯基矽(guī)油）降低膠體粘度，或預熱A/B組分至30-50℃再混合 。

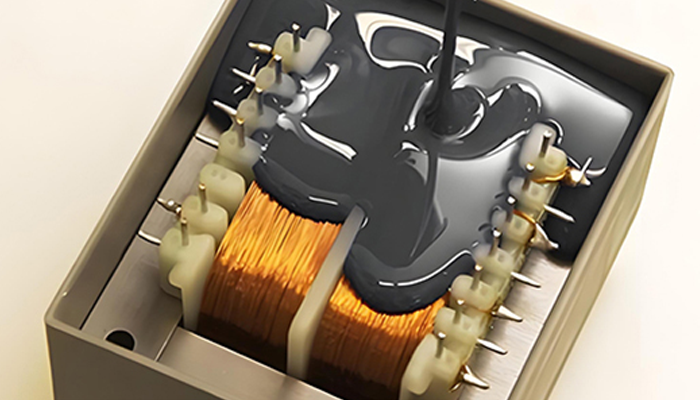

三、氣(qì)泡殘(cán)留 ：脫泡工藝與材料選擇
典型現象：固化後膠層内存在氣泡，影響密封性和導熱性。
核心原因：
混合過程引入空氣：手工攪拌或低速機械攪拌易卷入氣泡。某IGBT模塊灌封案例中 ，因未進行真空脫泡，膠層(céng)内氣泡直徑達(dá)200μm，導緻局部導熱系數下降40%。
材料相容性差：填料與基體樹脂潤濕性不足，或揮(huī)發(fā)性成分（如溶劑）未完全揮(huī)發(fā) 。
解決方案：
脫泡工藝：
真空脫泡：将混合後(hòu)的膠體置於(yú)-0.095MPa真空環境中脫泡5-10分鍾，可消除95%以上氣泡。
階梯式脫泡：對(duì)高粘度膠黏劑(jì)，先在常壓下攪拌脫泡，再分階段抽真空（如-0.06MPa→-0.09MPa），避免膠體溢出 。
材料優化：
選用低粘度 、高潤濕性配方 ，或添加氧化铈納米顆粒（0.3wt%）提高導(dǎo)熱性並(bìng)抑制氣泡膨脹。
對醫療級應用，採(cǎi)用無溶劑型膠黏劑 ，避免溶劑揮發殘(cán)留氣泡 。

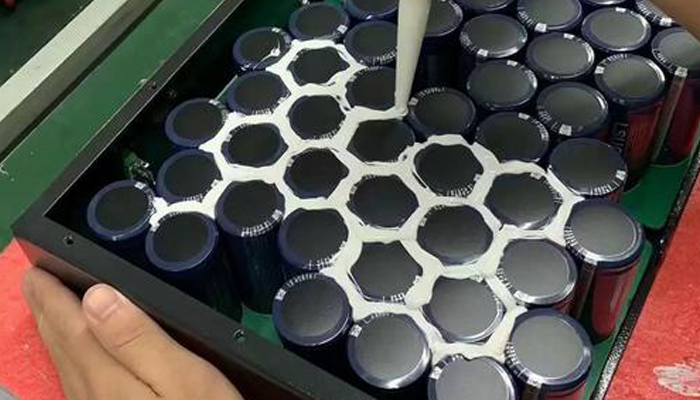

四、環(huán)境适應性：極(jí)端條件下的性能保障
典型現象：高溫軟化 、低溫開裂、濕熱發黴等。
核心原因：
材料選型不當 ：未根據應用場(chǎng)景選擇耐候性、防黴性或耐高溫等級匹配的膠黏劑 。例如 ，普通有機矽膠在戶外使用1年後易發黃開裂，而戶外專用耐候膠（通過1000h紫外線老化測(cè)試）可保持10年以上性能穩定。
施工環境失控 ：低溫（＜5℃）延長(zhǎng)固化時間，高濕（＞85%）導緻膠層(céng)發白，大風環境引入灰塵污染 。
解決方案：
材料選型：
高溫場景：選用超耐高溫型膠黏劑(jì)（如含苯基的矽(guī)橡膠，可承受300℃以上溫度）。
防黴需求 ：選用防黴等級(jí)≥0級(jí)（最高級(jí)）的膠黏劑，並(bìng)添加納米銀離子等抗菌成分。
環境控制：
施工前用轉輪除濕機(jī)将環(huán)境濕度降至50%RH以下，溫度控制在20-28℃。
對精密電子封裝，在潔淨車(chē)間（顆粒物＜1000顆/m³）内操作，避免灰塵(chén)污染 。

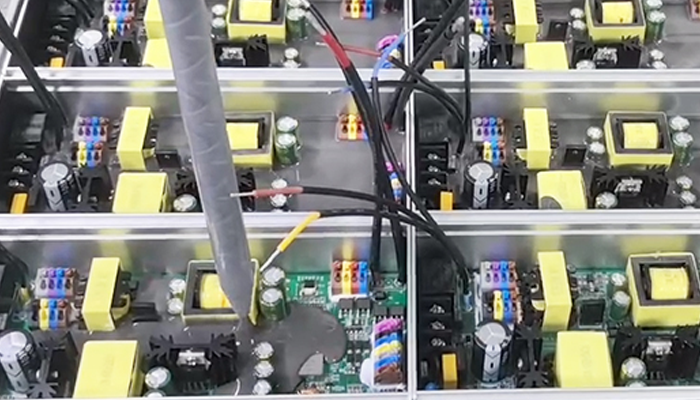

五、案例分析：光伏接線盒灌封的優化實(shí)踐(jiàn)
問題描述：某光伏企業生産線反饋，接線盒灌封後出現局部不固化、氣泡殘留問題，導緻産品返修率達15%。
根因分析：
線路闆焊接後未清洗，殘(cán)留松香助焊劑導(dǎo)緻催化劑中毒 。
手工攪(jiǎo)拌引入氣泡，且未進(jìn)行真空脫泡。
冬季施工環(huán)境溫度＜10℃，固化時間延長(zhǎng)至48小時。
改進措施：
工藝優化：增加線路闆清洗工序（乙醇擦拭+超聲波清洗），改用自動(dòng)配比灌膠機(jī)消除人爲誤差。
脫泡處理：引入真空脫泡罐，對(duì)混合後(hòu)的膠體進行-0.095MPa脫泡8分鍾。
環境控制：在産(chǎn)線增設紅(hóng)外加熱裝置，将施工環境溫度提升至25±2℃。
實施效果：返修率降至2%以下 ，固化時間縮短至6小時，産(chǎn)品通過IEC 62790标準測(cè)試。
綜上所述，加成型有機矽膠黏劑的應用問題需從材料、工藝、環境三方面系統解決。通過嚴格基材處理、精準配比控制、優化脫泡工藝及環境适配，可顯著提升産品合格率。未來，随著抗中毒催化劑、高導熱填料等技術的突破，加成型有機矽膠黏劑将在高端制造領域發揮更大價值。更多關於加成型有機矽膠黏劑的應用知識請持續關注《研泰化學官網》~
