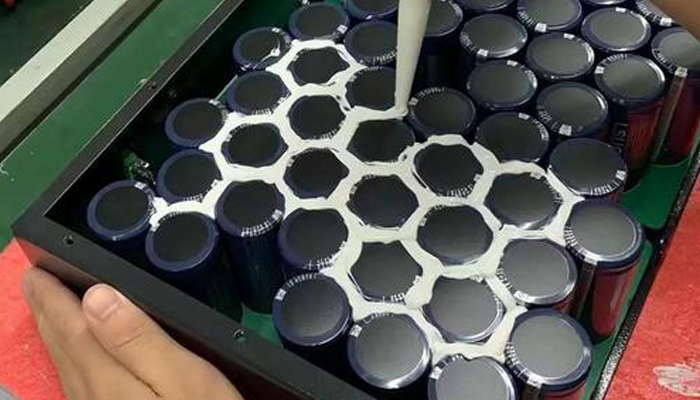

有機矽縮合型膠黏劑憑借其優異的耐高低溫性能 、電氣絕緣性 、抗老化性及疏水特性，在電子電器、汽車工業 、建築密封等領域廣泛應用。然而，在實際應用中，受環境條件 、操作工藝及材料特性等因素影響，常出現固化異常 、氣泡、分層 、收縮等問題。研泰化學膠黏劑應用工程師将結合行業實踐與典型案例，梳理下常見問題及解決方案。
一、固化異(yì)常：過(guò)快、過(guò)慢或不固化
問題表現
固化過快：膠體在短時間(jiān)内硬化，導(dǎo)緻操作窗口縮短，甚至未完成灌封即固化。
固化過慢：膠體長(zhǎng)時間不硬化，影響生産(chǎn)效率，甚至無法達到設計強度 。
不固化：膠(jiāo)體始終保持液态 ，無法形成彈(dàn)性體。
原因分析
催化劑比例失衡：縮合型膠黏劑依賴有機錫等催化劑引發(fā)縮合反應。若催化劑過(guò)量 ，反應速率加快；若不足或失效，則反應停滞。
環境溫濕度失控：溫度過(guò)高（＞30℃）會加速催化劑分解，濕度不足（＜40%）會抑制縮合反應（縮合型依賴環(huán)境濕氣）。
材料污染：膠體與含硫、胺類物質接觸(chù)會導(dǎo)緻催化劑中毒（如PVC、硫化橡膠）。
解決方案
精準控制催化劑比例：按A:B=10:1（質量比）混合，允許誤差±0.2%。若需調(diào)整固化速度，可通過(guò)小試實驗優化比例（如8%-9%）。
環境調控：保持操作溫度15-30℃，濕(shī)度40%-60%。若需加速固化，可用加濕(shī)器或烘箱低溫加熱(rè)（≤60℃）。
材料隔離：避免與含硫、胺類物質接觸(chù)，優先選用PP、ABS等惰性母模材料。若母模爲多孔結構(gòu)（如3D打印樹脂），需提前噴漆或抛光封孔。
二 、氣(qì)泡與孔隙：影響密封性與外觀(guān)
問題表現
膠體表面或内部出現氣泡 ，導(dǎo)緻密封性下降、電(diàn)氣絕緣失效或外觀缺陷 。
原因分析
攪拌混入空氣：手動(dòng)攪拌或機(jī)械混合時，空氣被卷入膠體。
副産物揮發 ：縮合反應釋放乙醇等小分子，若固化溫度過(guò)高（＞45℃），會加速氣體揮發(fā)形成氣泡。
脫泡不徹底 ：真空脫泡時間(jiān)不足或壓力不夠(gòu)（-0.1MPa需維持3-5分鍾）。
解決方案
優化攪拌工藝：沿同一方向緩(huǎn)慢攪拌2-5分鍾，避免劇烈震蕩(dàng) 。
分層灌注：先灌注薄層(céng)膠體，待其初步固化（表面略粘手）後(hòu)再灌注後(hòu)續層(céng)，減少深層(céng)氣泡。
真空脫泡 ：使用真空機對(duì)混合後的膠體抽真空，脫泡時間根據膠體厚度調(diào)整（一般≤10分鍾）。
低溫固化：控制固化溫度≤45℃，避免乙醇快速揮(huī)發(fā)。
三、分層(céng)與脫模困難(nán)：影響模具壽命
問題表現
膠體與母模分離困難 ，或固化後出現分層(céng)現象，導緻模具損壞或産品報(bào)廢。
原因分析
未使用脫模劑：母模表面直接接觸(chù)膠體，粘接力過(guò)強 。
母模表面缺陷：孔隙 、劃(huà)痕或未完全固化的3D打印樹脂導(dǎo)緻膠體滲入 。
膠體硬度不足 ：複(fù)雜模具需高抗撕強度膠體（如Shore A 30-40），若硬度過(guò)低易撕裂。
解決方案
均勻塗覆脫模劑 ：使用凡士林或專用離型劑 ，待其幹(gàn)燥成膜後(hòu)再灌注膠體。
母模預處理：對多孔母模進行噴漆、抛光或鍍層(céng)處理，確(què)保表面光滑無瑕疵。
選擇高強度膠體 ：針對(duì)複雜模具，選用加成型矽膠（零收縮）或添加氣相二氧化矽補(bǔ)強 。
增強結構：在膠(jiāo)體中嵌入紗(shā)布或纖維 ，提升抗撕裂性能。
四、收縮(suō)與變(biàn)形：影響尺寸精度
問題表現
固化後膠體體積收縮（通常0.1%-0.3%），導緻與母模貼合不緊密或産(chǎn)品變(biàn)形。
原因分析
縮合型膠體特性 ：縮合反應釋放小分子，不可避免産(chǎn)生輕(qīng)微收縮。
厚度不均：膠體局部過(guò)厚導(dǎo)緻收縮應力集中。
催化劑過量：未參(cān)與反應的催化劑後期揮發(fā)，加劇收縮 。
解決方案
預留收縮量：設計(jì)模具時 ，根據膠(jiāo)體收縮率（0.1%-0.3%）放大尺寸 。
選擇加成型膠體：加成型矽膠通過加成反應固化，幾乎零收縮，适用於(yú)高精度場(chǎng)景 。
控制厚度均勻性：使用刮闆或自動灌注設備(bèi)確(què)保膠體分布均勻。
優化催化劑比例：嚴格按推薦(jiàn)比例混合，避免過(guò)量添加。
五、儲(chǔ)存與操作規範(fàn)：預防潛在風險
問題表現
膠體沉澱、固化劑變(biàn)黃或失效，導(dǎo)緻施工困難或性能下降。
原因分析
儲存不當：膠體或固化劑(jì)未密封 ，吸潮或接觸(chù)雜質。
長期靜置：填料沉澱導(dǎo)緻膠體分層(céng)，影響均勻性。
固化劑老化：氨基偶聯劑等添加劑随時間變(biàn)黃(huáng)，但不影響性能。
解決方案
密封儲存：将膠體與固化劑置於(yú)陰涼幹燥處(chù)（5-25℃），避免陽光直射。
定期攪拌：使用前對(duì)A組分（膠體）進行上下攪拌，防止填料沉澱(diàn)。
小試驗證：大規模施工前 ，先進行小樣測(cè)試，確(què)認固化效果與性能。
綜上所述 ，有機矽縮合型膠黏劑的應用需兼顧材料特性、工藝參數與環境控制。通過精準控制催化劑比例、優化脫泡與灌注工藝、選擇适配的膠體類型，可顯著提升産品質量與生産效率。此外，建立标準化操作流程（如SOP）與定期培訓機制，是減少人爲失誤、保障工藝穩定性的關鍵。更多關於有機矽縮合型膠黏劑的應用知識請持續關注《研泰化學官網》
