2021年2月，位於日本東北地區最南部的福島縣發生瞭一場7.3級地震。這場地震雖沒有像2011年那場9級地震一樣導緻核電廠洩漏，但卻造成瞭設立在福島縣周邊半導體工廠的數日停産。
汽車芯片大廠瑞薩電子的那坷工廠、位於宮城縣的索尼半導體工廠，與福島鄰近的岩手、群馬等地 ，也彙集瞭MLCC廠商TDK和太陽誘電，以及存儲器廠商铠俠，勝高的山形米澤廠 、信越的福島白河廠皆在影響範圍内。
工廠停産的代價蔓延至下遊，就是汽車缺芯、晶圓廠缺光刻膠 。所以業内一直有這樣的說法，地震是半導體産業最大的不確定性。
這種不確定性在福島地震之後三個月顯現，占據全球光刻膠市場份額超兩成的信越化學向中國大陸多家一線晶圓廠限制供貨KrF光刻膠。
光刻膠作爲芯片制造環節最重要的原材料之一 ，信越化學的斷供無疑給中國仍在起步階段的半導體産業蒙上瞭一層陰影，同時也再次敲響瞭警鍾 。
斷供事件後，加速「自救」被放到首要位置 。
中國大陸多家晶圓廠開始加速驗證導入本土廠商的KrF光刻膠。相關投資也在增多 ，去年8月華爲哈勃3億元增資瞭一家光刻膠企業徐州博康，爲其曆史上最大單筆半導體産業鏈投資。
這場地震所引發的蝴蝶效應，不一定能改變半導體産業鏈的格局，但卻提供瞭一個契機 。隻是光刻膠是隻靠砸錢就能出成效的行業嗎？我們的國産替代又走到哪一步瞭？
高端光刻膠，我們也就1%
先用通俗語言介紹下什麽是光刻膠。
大家都聽過摩爾定律 ：當價格不變時，集成電路上可以容納元器件數目，每隔18-24個月便會增加一倍，性能也将提升一倍。而保持摩爾定律「生命力」的基石之一就是光刻技術，每18-24個月，利用光刻工藝在集成電路闆上所能形成最小圖案的特征尺寸将縮小30%。
在整個芯片制造過程中可能需要進行數十次的光刻 ，光刻工藝成本占到整個芯片制造工藝的35%，耗時約占整個芯片生産環節的40%-50%，光刻膠材料總成本占比約爲5-6%。
光刻膠是光刻工藝的核心材料，可以與光線發生反應，讓芯片材料上出現所需的精密電路圖案 。而光刻膠的質量和性能，會直接影響到集成電路制造過程中的良率。
一句話概括就是 ，光刻出的電路圖案越精密 ，就代表著芯片的性能越好 。
但光刻膠並非隻有芯片制造一個應用場景 ，按照下遊應用領域劃分，主要有PCB、面闆、半導體三類，每一類光刻膠又有各自細分品類。

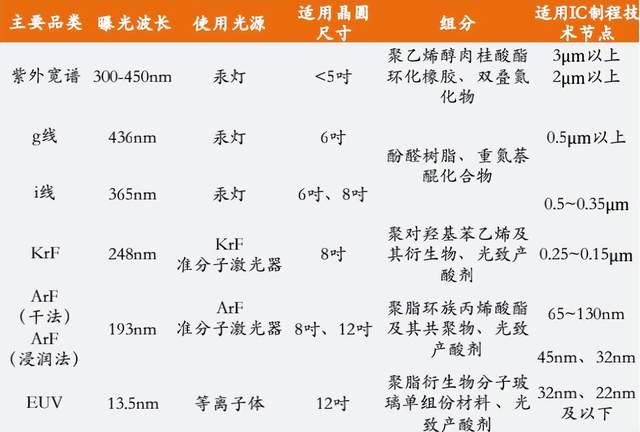

其中 ，今天的主角也就是半導體光刻膠 ，按照光源波長的從大到小，可分爲紫外寬譜(300-450nm)、g線(436nm)、i線(365nm)、KrF(248nm)、ArF(193nm)、EUV(13.5nm)等主要品類 ，每一種品類的組分 、适用的IC制程技術節點也不盡相同 。
PCB、LCD、半導體三種主要的應用場景 ，對光刻膠每年的需求量基本一緻。所以光刻膠整體市場規模增長趨於穩定，據前瞻産業研究院數據顯示 ，2019年全球光刻膠市場爲82億美元，預計2026年有望達123億美元，2019-2026年年複合增速約爲6%。
而光刻膠的研發難度和技術門檻孰低孰高，從國産化程度就可以看出來：
PCB光刻膠中的濕膜光刻膠 ，幾乎能做到50%以上國産；
LCD光刻膠中的彩色光刻膠和黑色光刻膠，5%左右能實現國産替代；
半導體光刻膠中的KrF、ArF作爲高端光刻膠 ，我國的市占率僅1%，而更高端的EUV光刻膠目前處於研發階段。
半導體光刻膠作爲國産化最低的原材料之一，首先要承認的一點就是 ，它是一個技術壁壘高、産業高度集中，且有寡頭壟斷的産業 。相比美日韓發展幾十年的半導體産業，我國在這方面的基礎相對薄弱 ，彎道超車基本不可能，隻能死命投入研發、做足縱深，通過時間獲得技術積累。
但我們也不是一點方向沒有，鄰國日本恰恰提供瞭一個可參照的範本 。
我們能學習什麽？
半導體光刻膠是一個高度集中的市場，市場格局可以用八個字概括：日本稱霸，寡頭壟斷。
半導體光刻膠市場的前五中除瞭美國杜邦，其餘四家均爲日本企業。其中JSR、TOK的産品可以覆蓋所有半導體光刻膠品種，是絕對的龍頭 ，尤其在高端EUV市場高度壟斷 。
但縱觀光刻膠産業的發展史，日本的壟斷地位也是後來居上才獲得的。
1950年，柯達就開發出瞭KTFR光刻膠 ，到1980年IBM突破KrF光刻技術，之後15年IBM領導並壟斷瞭KrF光刻膠。但1986年半導體市場進入萎靡周期，這讓美國的半導體企業慘遭重創。
而日本的奮起反擊，則從1976年開始。在日本通信産業省的VLSI項目下 ，尼康和佳能開始瞭各自的光刻機研發任務。
到1980年，尼康推出瞭自己的首台步進式光刻機 。自此 ，事情開始出現瞭轉折，1985年尼康正式超過GCA成爲業界第一大光刻機供應商 。

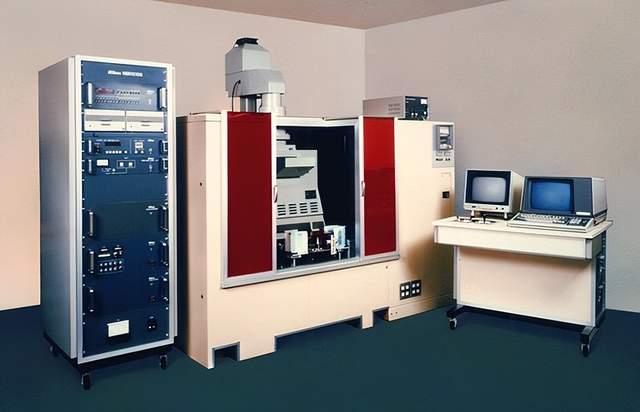

1980年2月 ，NSR-1010G問世
與此同時，日本政企也緊抓市場機遇 ，其龍頭化工企業基於自身在基礎化工領域的經驗積累和政府的大力扶持 ，實現先進光刻膠産品的不斷研發突破。1926年成立的信越化學最初以氮肥料爲主營業務，二戰後就是在日本政府的支持下開始向半導體材料領域拓展。
此後日本湧現出瞭一批光刻膠企業，東京應化更是於1995年研發出KrF光刻膠並實現大規模商業化，标志著光刻膠正式進入日本廠商的霸主時代。2011年，JSR與SEMATECH聯合開發出EUV光刻膠，已經站上瞭金字塔的頂端。
複盤光刻膠産業從美國轉移到日本並由日本企業主導 ，市場份額變化背後是一套極其複雜且龐大的産業轉移，涉及到政策、産業、技術等多方面因素。
比如上文提到的光刻機技術，是光刻膠産業發展的必備條件。同時技術疊代周期也十分重要，東京應化1995年研發出KrF光刻膠雖然比IBM晚瞭15年，但也正好契合當時芯片制造工藝制程需求。
1995年之前 ，下遊應用制程的特征尺寸仍集中在0.35μm以上 ，i線光刻膠更具性價比，KrF的優勢並不明顯 。之後，i線光刻極限無法滿足制程節點需求，KrF光刻膠就此發展起來。
除瞭積累的技術 、專利 、行業經驗等壁壘外 ，日本光刻膠企業依然屹立不倒，主要在於産業鏈上下遊分工明確 、高度協同、緊密配合。上遊原材料生産企業中，日企數量近半 ，産業鏈集群優勢明顯。
在確立光刻膠領先地位後 ，日本繼續採取産官學一體化進行國家級基礎攻關研究，持續積累光刻膠技術經驗，不斷鞏固領先地位 。
所以 ，往美好說 ，第三次半導體産業轉移給瞭我們國産替代的巨大想象空間，下遊智能終端的大量需求像極瞭80年代日本的家電繁榮，但往現實說，我們今天遇到的技術封鎖要遠比當時的日本嚴重 ，比如晶瑞電材買台光刻機都隻能買到韓國SK海力士淘汰下來的二手貨。
當然可以參考日本光刻膠産業的發展進程，但不能全盤照抄，因爲時代不一樣瞭。
國産替代，征途漫漫
從半導體産業發展曆史看，每一次半導體産業轉移都是在新興終端市場需求崛起下，國家政策強力扶持，再配合區域經濟特點和産業分工縱化實現後來者趕超。
但爲什麽光刻膠産業沒有像其他産業一樣從美國轉移到日本再轉移到中國大陸呢？主要因爲光刻膠並不是人力密集型産業，而且發展光刻膠需要配套的光刻機技術和産業鏈集群。
複盤日本光刻膠企業的成功 ，離不開市場支持、基礎化工領域的經驗積累和長期持續的技術投入等多因素共振。我們想要從日本布下的天羅地網中突圍 ，很難，但也不是一定機會都沒有。
我國在這方面也出台瞭具體措施和各種産業扶持，将光刻膠産業發展提升到瞭國家戰略層面。
2019年，光刻膠入選《重點新材料首批次應用示範指導目錄(2019版)》，同時國務院 、發改委等部門相繼出台多份支持性文件，爲光刻膠技術突破 、産業發展提供大方向上的政策引導和保障。
與此同時，大基金與産業基金入局，爲光刻膠産業發展提供長線資金支持。
國家集成電路産業投資基金（大基金）作爲我國半導體産業基金的國家隊代表，其投資布局正是爲瞭扶持我國大陸半導體産業發展,加速半導體核心領域的國産替代進程。
一期基金以制造環節爲主，主要投向下遊各産業鏈龍頭，而二期基金則以設備、材料爲投資重點,主要投資短闆明顯的半導體設備 、材料領域，方向集中於完善半導體行業的重點産業鏈。
本土光刻膠産業先驅晶瑞電材就承擔並完成瞭國家重大科技項目02專項「i 線光刻膠産品開發及産業化」項目，産品已供應給中芯國際 、合肥長鑫等大尺寸半導體廠商。以及，大基金二期1.83 億元投資的南大光電子公司南大材料，2020 年和2021年，其ArF光刻膠産品分别通過瞭企業認證。
此外，文章開頭提及的華爲哈勃，正是以企業爲代表的産業基金也正在積極布局光刻膠闆塊，爲光刻膠國産替代提供資金幫助。
而中資晶圓廠的快速崛起則爲國産光刻膠提供瞭廣闊市場空間和驗證導入機會。
根據IC Views 統計顯示，2021年我國大陸半導體公司在生産線投資總金額達1900億，其中中芯國際在北京、上海、浙江、廣東 、天津五地都有布局、投資總額超760億。未來中資晶圓廠在逐步完成供應鏈自主化過程中，國産光刻膠将迎來確定性替代機會。
至此，我國大陸半導體光刻膠産業自主化路線圖就清晰瞭不少，整體可分三步走 ：
首先在成熟制程實現面向中資晶圓廠的驗證導入，形成對日美光刻膠供應商的部分替換；
然後在先進新建産線與中資晶圓廠配套研發，實現工藝向前靠攏；
最後再逐步完成全産業鏈的自主可控。
尾聲
華爲被美國制裁，半導體産業引發全民讨論熱潮時，曾經有一個很經典的問題：造原子彈和造光刻機哪個難？
在半導體的很多分工環節上，技術突破往往解決的是從0到1，而從1到100，所依賴的往往是成本控制 、良率提升和市場反饋，說白瞭也就是産業集群協同。
從中興、華爲被制裁開始的這一輪半導體軍備競賽，本質上是爲大陸的半導體産業鏈創造瞭一個關鍵的窗口期。各種因素導緻的内需和内研形成瞭特殊情況下的快速調配，同時因爲有來自頂層的政策和資金支持，無論是工藝的改進、還是成本的優化、或是良率的提升，都給瞭供應商與品牌長期協作磨合的時間與機會。
而目前國産半導體光刻膠已經取得瞭裏程碑式的突破，湧現出一批優秀企業。
有彤程新材（KrF光刻膠批量供應中芯、長存等多家下遊客戶，G線光刻膠的市場占有率達到60%），晶瑞電材（g/i線批量供應多年，KrF已通過測試），上海新陽（KrF形成銷售，ArF研發進展順利），華懋科技（投資徐州博康，擁有光刻膠全産業鏈能力），2022年國産半導體光刻膠有望開花結果實現放量。
所以，爲瞭不再受制於人，光刻膠國産化是大勢所趨。但在實現國産化的目标中，我們依舊有很長的路要走。
已經形成星星之火的國内頭部企業，且行且珍惜。
